Параметры виджета

Чтобы получить доступ к настройкам любого виджета, необходимо выделить его контейнер. На нем появится прямоугольное выделение с маркерами трансформации, которые позволяют перемещать и изменять размеры контейнера в рамках рабочей области текущей страницы. Настройки выделенного виджета появятся в меню, которое вызывается с помощью соответствующей кнопки:


В этом разделе мы рассмотрим общие принципы построения визуализаций. В разделе библиотека виджетов будут рассмотрены индивидуальные настройки для каждой.

Вкладка «Данные»

Эта вкладка содержит секции с верхнеуровневыми параметрами визуализации


Реальные данные

Скрыть/показать данные из модели. Пока отключена глобальная настройка, управляющая показом данных каждый виджет может быть настроен в отдельности. По умолчанию отключено. Подробнее о виртуальных данных


Модель данных

Позволяет выбрать одну из моделей данных, ранее созданных в конструкторе моделей данных. Данные из этой модели будут использоваться для данного виджета (построение графика, заполнение полей таблицы, получение значений для фильтрации и т.д.). Все виджеты использующие одну модель будут связаны через нее, то есть будут фильтровать эту модель и реагировать на ее фильтрацию. Такой подход будет полезен, если требуется отделить или изолировать какие-то данные используя общее хранилище.

Разрезы

Измерения визуализации. Поля для разрезов выбираются из импортированных данных. Название для разреза можно ввести пользовательское, либо включить показ из источника.

Разрез. Выбор поля для вывода реальных данных.

В режиме виртуальных данных для имитации разреза используется текстовое поле с вводом значений через запятую с пробелом

Добавление нового разреза через кнопку «Добавить разрез». Если создается больше одного разреза, то для каждого создается своя визуализация и в виджете появляются вкладки с названиями разрезов, через которые можно получить доступ к этим визуализациям.

Пример визуализации с двумя разрезами


Дополнительное меню настроек разреза

Для того чтобы разрезы можно было настроить индивидуально, для каждого предусмотрено меню персональных настроек, которое вызывается с помощью кнопки. Стандартными секциями для этой подпанели всегда будут:

  • Возможность показа пустых значений
  • Подставить в визуализацию название из источника, а не пользовательское
  • Сгруппировать метки на оси разреза по определенному формату и типу даты (только для типа данных «дата»)

Показатели

Как и для разрезов в показателях поля таблиц выбираются из импортированных данных. Но в случае с показателями необходимо обязательно указать агрегацию:

  • Типовые: сумма/количество/среднее/мин/макс
  • По выражению: необходимо написать собственную функцию агрегации в виде SQL-запроса

Виртуальные данные для всех показателей генерируются автоматически.

Пользовательское название для показателя указывается также как и для разреза в специальном поле ввода в ячейке показателя.


Цвет или цвета для показателя можно выбрать по клику на фигуру круга рядом с полем ввода названия.

Добавление нового показателя через кнопку «добавить показатель»

Для установки индивидуальных параметров вызывается дополнительное меню с помощью кнопки у конкретного показателя:


Стандартными секциями для дополнительных настроек всегда будут:

  • Название из источника. В названии показателя будет выведено название столбца (поля) из таблицы в модели данных.

    Внимание. т.к. алиас будет совпадать с названием поля, будьте внимательны при дальнейшем использовании этого поля в запросе - вместо поля будет подставляться выражение под одноимённым алиасом

  • Пустые значения. Скрыть либо показать ячейки столбца в которых отсутствуют значения
  • Форматирование. Секция позволяет видоизменить значение отображаемое на графике

Редактор SQL-запроса

Открыть редактор можно нажав на кнопку "SQL" в настройках виджета.


Интерфейс редактора состоит из полей: Разрезы, Показатели, Группировки и фильтры, а также карта модели выбранной в виджете.


Редактор SQL позволяет вам вручную редактировать запрос данных для каждого виджета. Скрипт редактора кода связан с выбором данных в интерфейсе. Когда пользователь выбирает поле для разреза и показателя в панели настроек, система генерирует SQL-запрос. И этот запрос затем можно изменить в редакторе. Например прописать другое поле для разреза и при сохранении изменений это поле изменится в интерфейсе. Кроме простого выбора поля в редакторе можно писать сложные выражения.

Поля "Разрезы" и "Показатели" соответствуют секции SELECT SQL-скрипта и разделены для корректной работы визуализаций.

Поле "Группировки и фильтры" соответствует секциям WHERE и GROUP BY, в нем можно прописать локальные параметры фильтрации, группировки, лимитов, действующие только на данный виджет. Все внешние фильтры будут применяться поверх локальных.

Карта модели позволяет отметить необходимы поля и по клику на кнопку «Добавить в текст» добавит все выбранное через запятую

Цвет

Имеет несколько режимов:


  • Вручную. Позволяет выбрать цвет для каждого показателя вручную по клику рядом с элементом. в зависимости от виджета это может быть разрез или показатель



  • По значению. Позволяет создать градиент, на который будет наложен диапазон значений и в соответствии с этими значениями элементам будут присвоены из этого градиента.




  • По условию. Позволяет написать SQL-выражение для расчета и выбирает номер цвета соответствующий результату из палитры. Например,
    case
    when Car.BRAND = 'Toyota' then '1'
    when Car.BRAND = 'Mitsubishi' then '2'
    else '3'
    end
    где цифры в одинарных кавычках это выбранные образцы цвета


Мин/Макс значение

Возможность активировать режим при котором можно ограничить минимальное и максимальное значения для отображения на графике. Также эта секция определяет диапазон для генерации в режиме виртуальных данных.



Вкладка «Вид»

На этой вкладке представлены настройки оформления. В данном разделе будут рассмотрены секции, общие для всех виджетов приложения, а более специфические для каждого виджета будут рассмотрены в разделе библиотека виджетов.

Параметры контейнера

  • Координаты на листе и размеры объекта. Позволяют вручную изменять эти параметры
  • Блокировка перемещения контейнера. Некоторые элементы визуализаций требуют перемещения с зажатой левой кнопкой мыши. Такое же событие вызывает и перемещение контейнера виджета. Чтобы этого не происходило активируйте эту настройку
  • Фон. Включает/отключает фон виджета
  • Обводка. Включает/отключает контур виджета. Можно также изменить тип, толщину и цвет линии обводки
  • Радиус скругления углов контейнера виджета
  • Тень. Включает/отключает тень виджета. Параметры смещение по горизонтали и вертикали, радиус размытия влияет на ее величину. Задать цвет тени можно как вручную, так и по условию

Заголовок

Позволяет задать заголовок для визуализации, а также скрыть или показать его на виджете

Подзаголовок

Позволяет задать подзаголовок для визуализации, а также скрыть или показать его на виджете

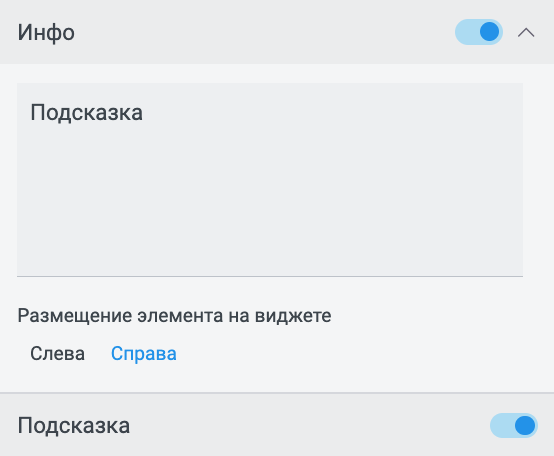

Подсказка

Управляет отображением подсказки на графиках при наведении на показатели.

Позиционирование заголовка

То как будут выравнены заголовки относительно контейнера визуализации. Применяется сразу ко всем заголовкам визуализации

Легенда

вкл/выкл: Управляет видимостью легенды визуализации.
авто/вручную (отступ, пикселей:__): Управляет размером отступа легенды от границ виджета

Расположение: (внизу/сверху/слева/справа): Расположение легенды относительно сторон контейнера

Позиционирование(вверху, в центре, внизу; слева, в центре, справа): позиционирование внутри каждой из них.
Ширина контейнера легенды в пикселях, когда выбрано расположение «слева» либо «справа».

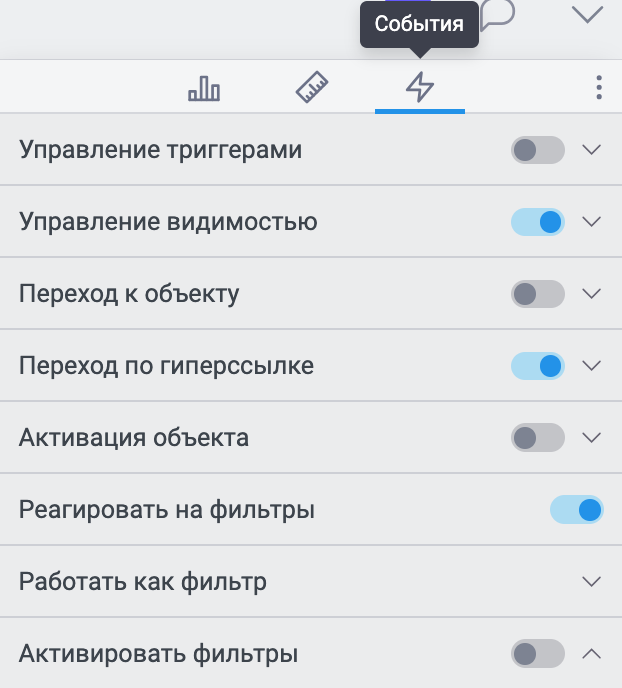

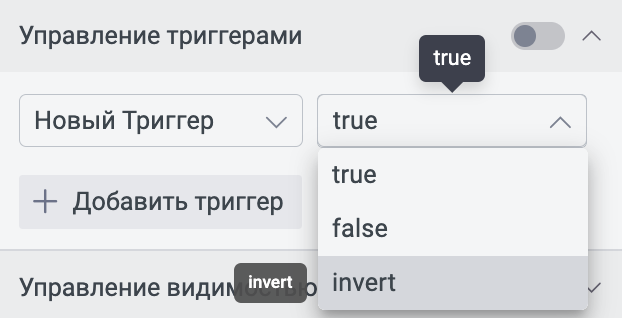

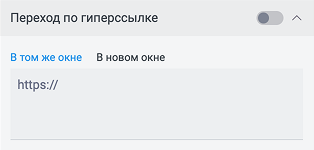

Вкладка «События»

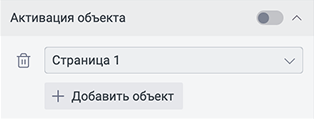

  • Переход к объекту (вкл/выкл): Клик по объекту вызовет переход к странице, выбранной в данной секции
  • Реагировать на фильтры(вкл/выкл): Будет ли влиять на визуализацию применение фильтров в проекте. Включая ее собственную

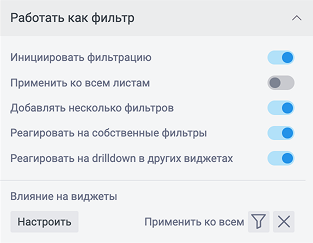

  • Инициировать фильтрацию(вкл/выкл): При клике на элемент визуализации (Столбик, Сектор, Точку и тд) по значению разреза или показателя будет активирован фильтр для остальных визуализаций. Включая инициатора
  • Применить ко всем листам(вкл/выкл): Вкл. Значение фильтра применится на все станицы проекта Выкл. Отфильтруется только текущая страница
  • Добавлять несколько фильтров(вкл/выкл): Вкл. При каждом клике на каждом элементе в строку фильтров попадут все элементы на которых кликнет пользователь. Сколько бы кликов не было Выкл. При каждом клике на каждом элементе в строку фильтров попадет только последний элемент на котором произошел клик
  • Реагировать на собственные фильтры. Означает будет ли виджет фильтровать сам себя.
